智能电动悬臂吊，占地紧凑，安装便捷。搭载智能平衡系统，可实现 360° 精准旋转吊运，具备过载、限位及断电保护功能，适配车间、仓储、物流等场景，高效省人工，安全可靠。

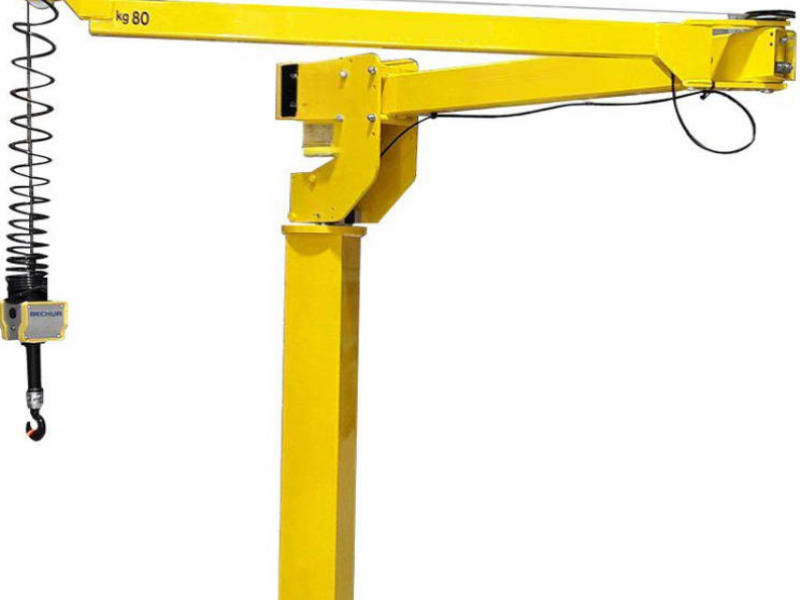

电动智能悬臂吊

一、部件安装

1、立柱安装

用吊车将立柱垂直吊起，调整方向使悬臂朝向预定作业区域，缓慢下放至大底板，对齐螺孔后用螺栓紧固，确保立柱垂直（误差≤1/1000），吊车松钩前确认固定牢固。

若为悬挂式，螺杆与水泥柱下端转筒连接良好；若为化学螺栓固定，待螺栓完全固化后再安装立柱。

2、回转机构安装

将旋转轴与端板调整位置后焊接固定，保证转轴垂直度，端板按图纸与立柱焊接，腰圈轨道套入立柱调整位置后焊接固定。

安装回转筒，将轴承座与回转筒通过连接板焊接，压入调心滚子轴承，确保回转灵活无卡阻。

3、悬臂安装

水平吊起悬臂梁，将转轴从上下托板插入回转筒，安装减速机，调整悬臂水平度。

把小车装在悬臂轨道上，调整间隙后用螺栓固定，安装行走电机，确保小车在轨道上行走平稳。

电动葫芦安装：将电动葫芦固定在小车上，调整葫芦与轨道间隙，检查起升、下降、行走机构动作灵活，限位装置可靠。

二、调试与验收

1、空载调试

通电前检查电气线路，确认无误后通电，测试各机构点动、联动功能，检查回转、起升、行走动作平稳，无异常噪音。

调整限位装置，确保起升、行走限位准确可靠。

2、负载调试：按额定起重量的 25%、50%、75%、100% 逐级加载，测试设备性能，各机构运行正常，制动可靠，无溜钩、打滑现象。

3、验收：整理安装记录、调试报告，邀请相关部门验收，合格后方可投入使用。

总结

电动智能悬臂吊安装需专业人员按规范操作，确保基础稳固、结构校准、电气安全，并完成空载与负载测试，验收合格后方可投入使用。
