链式全自动翻转吊机翻转方案

翻转机是一种常见的工业产品。链式全自动翻转吊机可旋转180度或360度，也可与叉车或单台起重机配合使用。它能适应不同规格货物的工程周转要求，提供安全、稳定、有效的工艺运输，实现货物由水平向垂直或由垂直向水平转换的经营目标，能更好地优化生产工艺，降低劳动强度，提高工作效率。

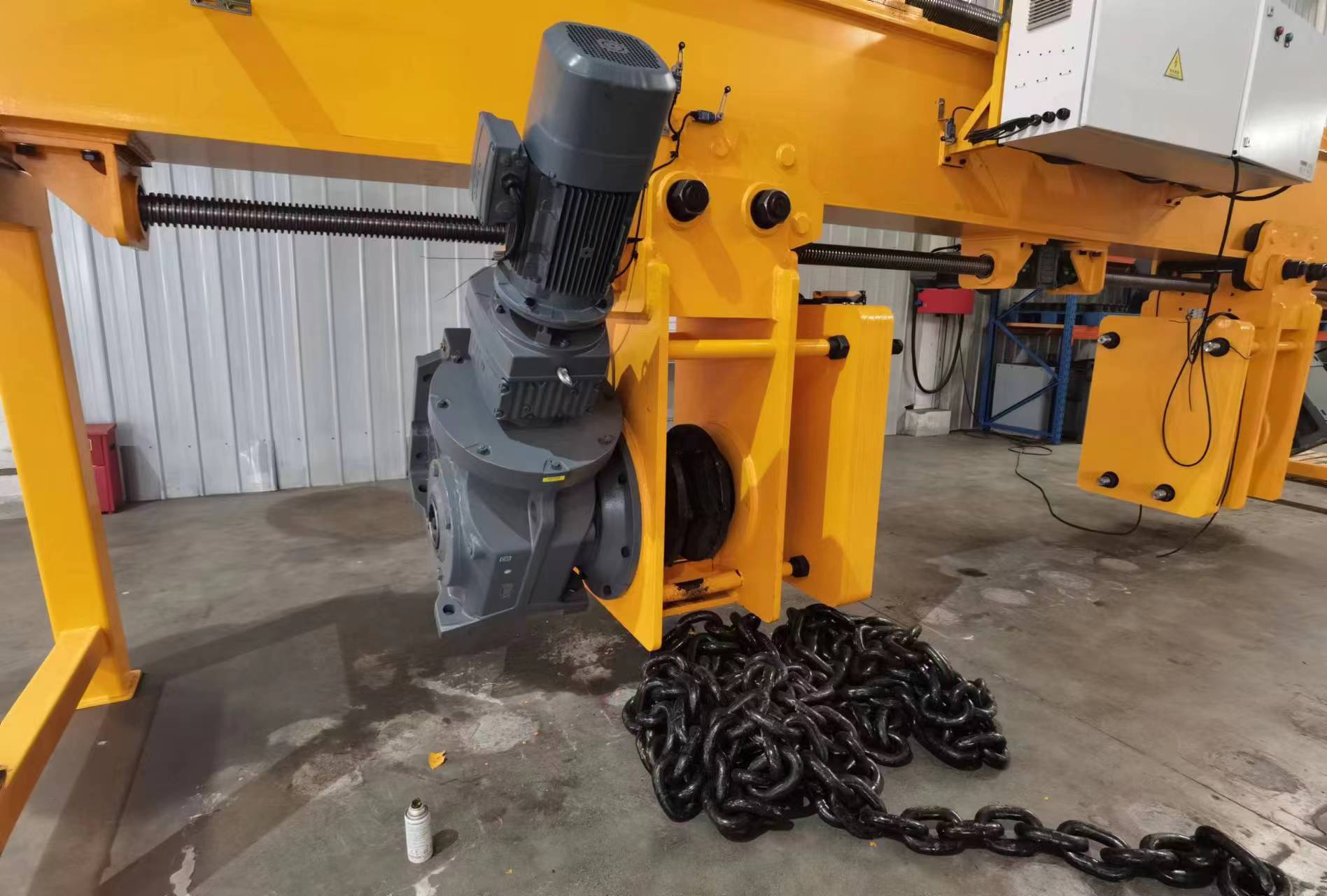

链式全自动翻转吊机

一、链式全自动翻转吊机工作原理

1、准备阶段：启动卷扬机带动钢丝绳伸长，利用导向杆对吊梁进行限位和导向，使吊梁垂直下降，从而带动链条下降。然后，启动双轴电机带动丝杆转动，利用限位杆对移动座进行限位和支撑，带动两个移动座相对或相反方向移动，调节两个链条之间的间距，以便将工件放置到两个链条上。

2、翻转阶段：工件放置好后，启动减速电机带动转轴上的链轮转动，链轮转动带动链条运动，由于工件与链条相连，从而带动链条上的工件进行翻转，实现对工件的角度调整。

3、移动阶段：当需要对工件或吊梁进行移动时，按照准备阶段的流程启动卷扬机，带动工件或吊梁抬升，使其离开地面一定距离，再启动电驱动导轨轮，带动龙门架在轨道上移动，进而实现工件或整个翻转机构的位置移动。

二、工作特点

1、自动化程度高：通过PLC实现全自动控制，减少人工干预，提高生产效率。

2、翻转精度高：配备角度传感器和编码器，可翻转多个角度，并且精度可控。

3、运行平稳：链条传动平稳，液压或电动驱动无冲击，保护物料完整性。

4、安全性强：多种安全保护措施，在运行的时候会有指示灯，确保设备和操作人员安全。

5、适应性强：可根据不同物料和工艺需求定制吊具和翻转方案。

综上所述，链式全自动翻转吊机通过高效的链条传动和智能控制系统，实现了物料翻转的自动化和精准化，广泛应用于工业生产中。如需更详细的技术参数或定制方案，可联系专业设备供应商或工程师进行咨询。
