常熟洁净室KBKK悬挂天车轨道安装流程
① 将上悬架安装在承轨梁上，将悬垂线夹安装在轨道上，将两个滚珠扭长螺母分别放入上悬架和悬垂线夹的球座中。所有连接螺栓必须拧紧至规定扭矩。
② 将洁净室天车的螺纹吊杆分别拧入上悬架和轨道吊卡的两个球扭螺母中，直至弹簧卡能穿过球扭螺母的长孔和螺纹吊杆的横孔，按规定力矩拧紧吊卡上的螺栓，挂上轻轨。如果必须根据安装需要缩短和切断螺纹吊杆，则必须在螺钉末端加工一个新的横向孔。
横向孔的直径和距端部的距离为：jKBKKⅠ：直径为3.2mm，距离为5mm。JKBKKⅡ：直径4.0mm，距离6mm。

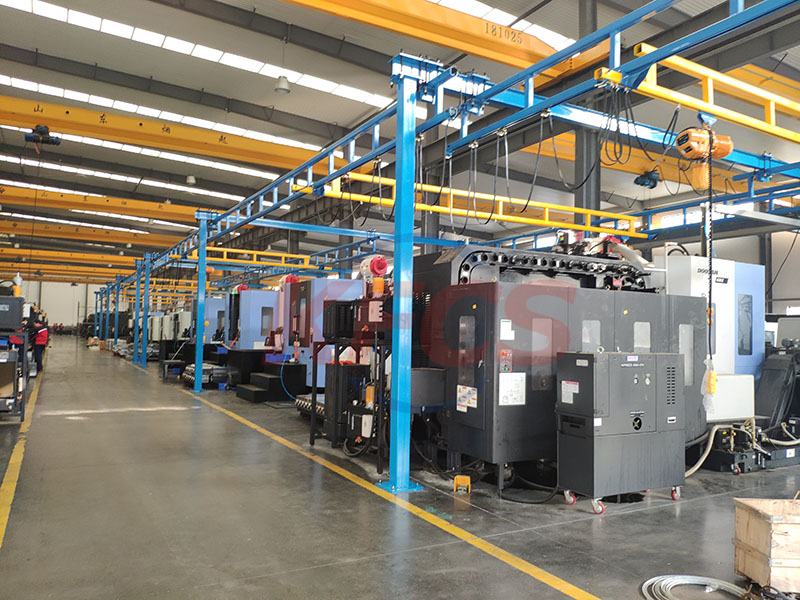

洁净室天车

③带有万向接头的六角套筒扳手特别适用于这个螺栓连接。
④轨道接口处车轮踏面应没有台阶，当洁净室KBKK悬挂天车的小车推过接头时应无阻力。轨道连接垂直方向偏差应小于0.3mm。
⑤应确保螺栓按照规定力矩可靠而均匀地拧紧。如果接头螺栓在一端比另一端拧得紧，洁净室天车轨道会发生弯曲；当悬挂几根轨道时，他们必须在同一水平面内成一直线。
⑥用吊挂螺杆拧入上下球绞螺母的深度调整轨道至同一水平高度，各相邻吊点轨道水平高度差小于10mm。
